Конденсатоотводчик - это автоматический клапан, назначение которого пропускать конденсат и не пропускать пар. В английском языке термин "конденсатоотводчик" звучит как "steam trap", что можно перевести как "ловушка пара"; по-испански "purgador de condensado" переводится как "очиститель от конденсата". Оба иностранных названия не менее точно отражают смысл назначения устройства, как и в русской интерпретации, однако термин steam trap уже в названии характеризует подход к проблеме, определяя, что основным назначением конденсатоотводчика является экономия пара. До сих пор можно услышать устаревший термин "конденсатный горшок", скорее отражающий внешний вид устройства и конструкцию, нежели функциональное назначение прибора.
Применение конденсатоотводчиков
Принципиально можно выделить два типа применения конденсатоотводчиков:
- отвод конденсата от теплообменного оборудования (змеевики, калориферы, скоростные и емкостные подогреватели, стерилизаторы, пароспутники и пр.);
- отвод конденсата от паропроводов (основные и вспомогательные паропроводы, паровые коллекторы, сепараторы пара).
При отводе конденсата от теплообменников, необходимо, чтобы пар, сконденсировавшись и таким образом, передав нагреваемой среде скрытую теплоту парообразования, был удален из теплообменника. Если не использовать конденсатоотводчик на выходе теплообменного аппарата, то часть пара, не успевшая сконденсироваться, выйдет из теплообменника в виде так называемого пролетного пара и может быть безвозвратно потеряна. Если пролетный пар не использовать, то процесс нагрева является крайне неэффективным, потому что потери пролетного пара порой могут достигать 20% и более. Таким образом, конденсатоотводчик способствует энергосбережению. Пролетный пар провоцирует гидроудары в конденсатных линиях. Работа конденсатоотводчика заключается в гидравлическом разделении паровой и конденсатной сторон.
Отвод конденсата из паропроводов необходим для эффективной и безопасной транспортировки пара. Конденсат в паропроводах с насыщенным паром неизбежно присутствует, он образуется за счет теплопотерь на стенках трубы. Наличие большого количества конденсата в паропроводе вызывает гидравлические удары, ограничивает пропускную способность паропровода и ускоряет коррозию и эрозию. Если не применять конденсатоотводчики, а дренировать конденсат другими способами (например, приоткрытым вентилем), то в большинстве случаев подобные способы снижают эффективность эксплуатации паропроводов, так как часть пара безвозвратно теряется, выходя вместе с конденсатом.
Конденсатоотводчик является чрезвычайно ответственным устройством, от качества его работы зависит не только эффективность работы пароконденсатной системы, но также и ее безопасная эксплуатация. Именно поэтому требования, предъявляемые к конденсатоотводчику, традиционно высоки. Часто конденсатоотводчики работают в крайне неблагоприятных для трубопроводной арматуры условиях, среди которых: переменный расход, высокий перепад давления, высокая температура, наличие загрязнений в рабочей среде, работа сразу с несколькими средами (пар, конденсат, воздух). Для сохранения работоспособности в течение длительного времени, конденсатоотводчик должен обладать выдающимися характеристиками. Многообразие технических условий в тепловых процессах, требующих применения конденсатоотводчиков, обусловило необходимость использования нескольких типов конденсатоотводчиков в зависимости от конкретного приложения. Именно поэтому не существует универсального конденсатоотводчика, одинаково подходящего для всех процессов. На рисунке ниже приведены лишь некоторые модели из довольно большого многообразия конденсатоотводчиков, предлагаемых на рынке трубопроводной арматуры. Здесь приведены некоторые типовые заблуждения, касающиеся подхода к выбору конденсатоотводчиков.
Конденсатоотводчик

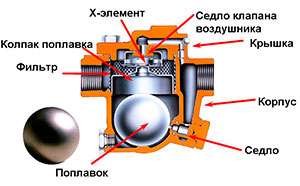

Конденсатоотводчики различных типов и исполнений.
Наиболее распространенные типы конденсатоотводчиков, конструкция, принципы действия, особенности:
1. Термодинамический.
- термодинамический;
- термодинамический с воздухоотводчиком и рубашкой.
2. Термостатический:
- биметаллический;
- биметаллический, с регулируемой настройкой температуры;
- сбалансированный по давлению, с капсулой в виде сильфона;
- сбалансированный по давлению, с мембранной капсулой.
3. Механический:
- поплавковый со свободноплавающим поплавком;
- поплавковый с рычажным механизмом;
- с перевернутым стаканом.
